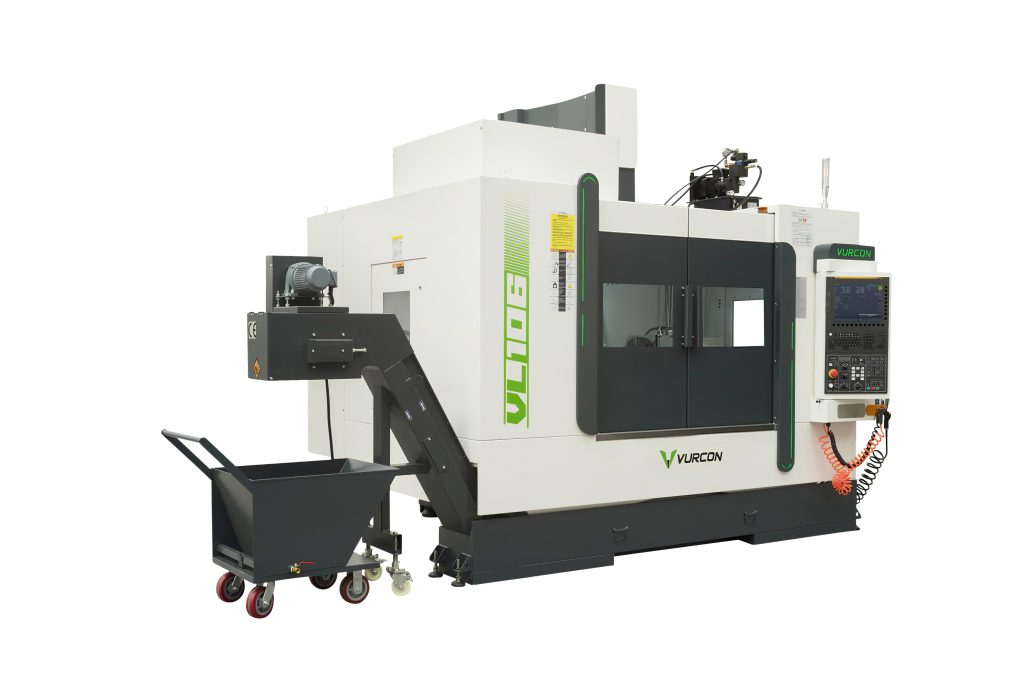

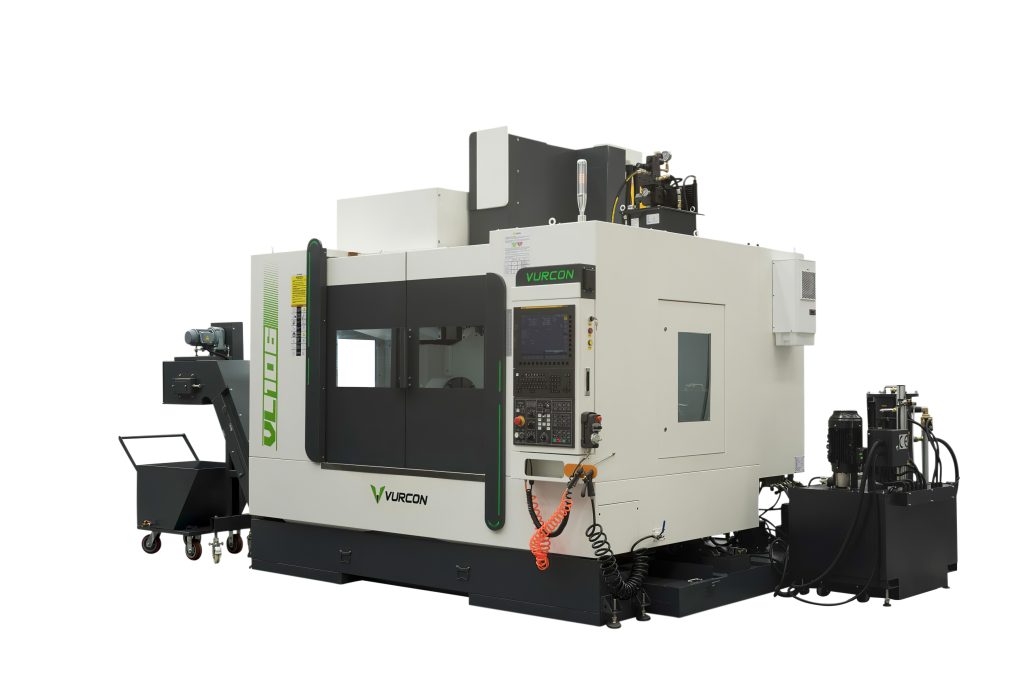

El VL-106 representa la filosofía de Vurcon: estructura robusta, equipamiento estándar muy completo y máxima fiabilidad en producción. Diseñado para trabajar con estabilidad y precisión, es una máquina pensada para el uso intensivo en entornos industriales exigentes.
Ref.: VL-106 Mesa de trabajo (AxL) 600 x 1200 Recorridos de los ejes X/Y/Z 1000/ 620/ 630 Rango de velocidad 20 – 10000 Ficha Técnica CAPACIDAD Mesa de trabajo (Ancho x Alto) (mm) 600 x 1200 Carga máx. de la mesa de trabajo (Kg) 1000 Ranuras en T de la mesa (mm) 5-18×100 D…
| CAPACIDAD | |
| Mesa de trabajo (Ancho x Alto) (mm) | 600 x 1200 |
| Carga máx. de la mesa de trabajo (Kg) | 1000 |
| Ranuras en T de la mesa (mm) | 5-18×100 |
| Distancia de la mesa al husillo (mm) | 100-740 |
| EJES X, Y, Z | |
| Recorridos (mm) | 1000/620/630 |
| Avances rápidos de los ejes (m/min) | 36/36/32 |
| Distancia de la columna al centro del husillo (mm) | 667 |

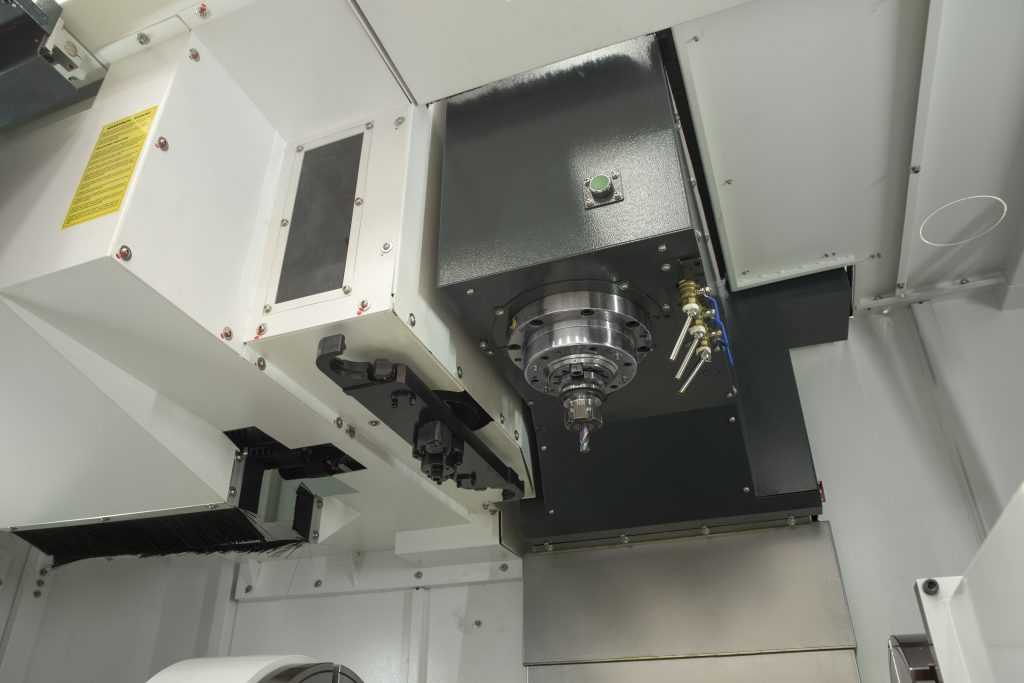

| HUSILLOS | |
| Cono del husillo principal | BT40 (BBT40) |
| Velocidad del husillo (r.p.m) | 8.000 / 10.000 / 12.000 / 15.000 |
| Tipo transmisión del husillo principal | Correas / Directo |
| Potencia del motor principal (kW) | 7,5/11 / 11/15 |
| PRECISIÓN | |
| Posicionamiento (X,Y,Z) (mm) | ±0,005 |
| Repetibilidad (X,Y,Z) (mm) | ±0,003 |
| CAMBIADOR DE HERRAMIENTAS | |
| Número de herramientas | 30 |
| Diámetro máximo de herramienta (mm) | 78 / 120 |
| Longitud máxima de herramienta (mm) | 300 |
| Peso máximo de herramienta (Kg) | 8 |
| Tiempo de intercambio de herramienta (s) | 2,5 |
| SUMINISTRO DE ENERGÍA | |
| Consumo neumático (Kg) | 6-8 |
| Consumo eléctrico (KVA) | 20 |
| Voltaje requerido | 380V ±10% 50Hz |
| MEDIDAS | |
| Dimensiones sin extractor (L x An x Al) (mm) | 2850x2500x2850 |
| Peso (Kg) | 7300 |
